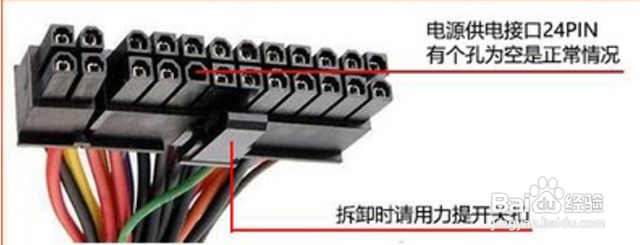

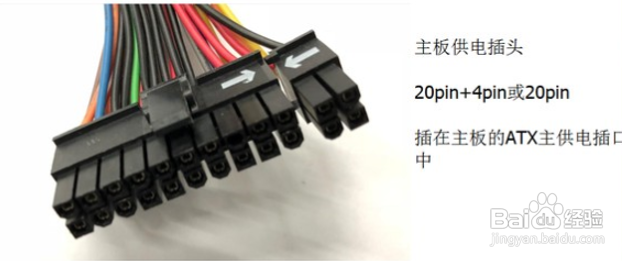

1/9分步阅读主板供电接口一般是20+4PIN或者20PIN接口呢，是要插在主板供电接口（注意：主板供电一定要接满，不然会导致主板点不亮）。

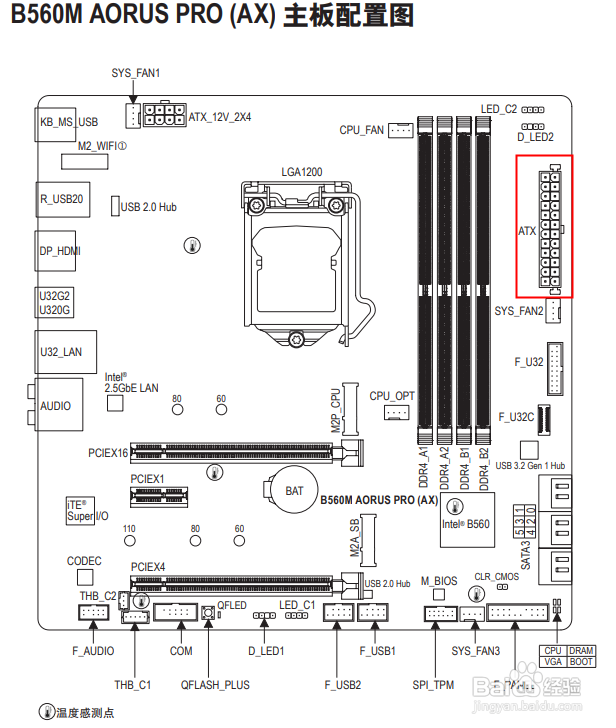

B560M AORUS PRO AX为例图片红框标就是插主板供电的接口，是24PIN的接口。
[图]
[图]

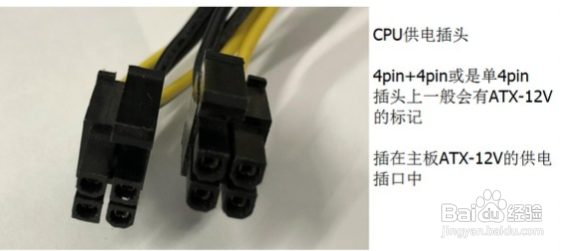

[图]2/9主板的CPU供电接口一般是4+4PIN的或者是4PIN接口的，插头上一般会有ATX-12V的标记（注意：CPU供电接口建议是要接满的，如果接不满可能会导致主板点不亮，CPU输出不稳定，高运算时电脑突然关机重启等现象）。

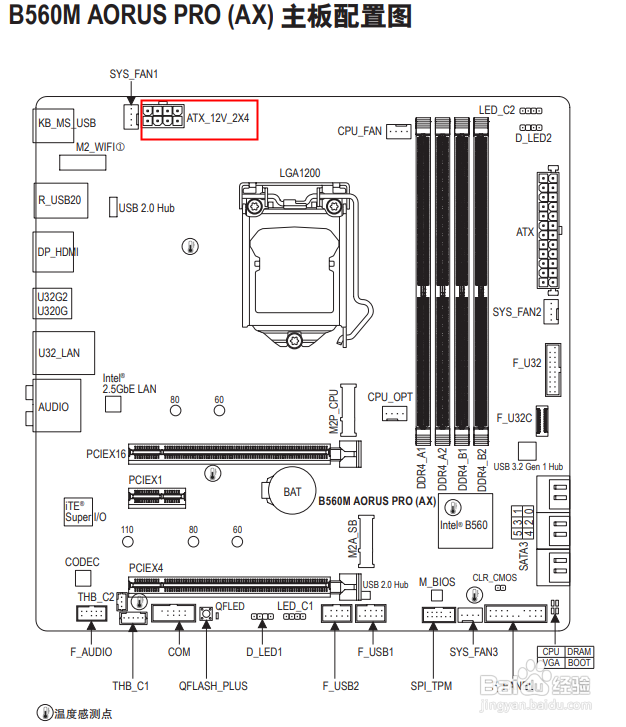

B560M AORUS PRO AX为例图片红框标就是插主板供电的接口，是8PIN的接口。
[图]

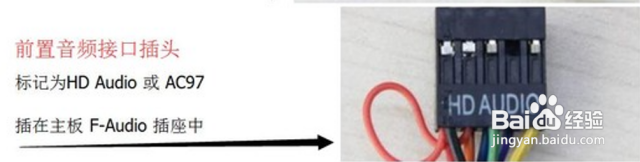

[图]3/9前置音频接口插头的标记是HD Audio或者是AC97字样，是要插在F-Audio插座上。

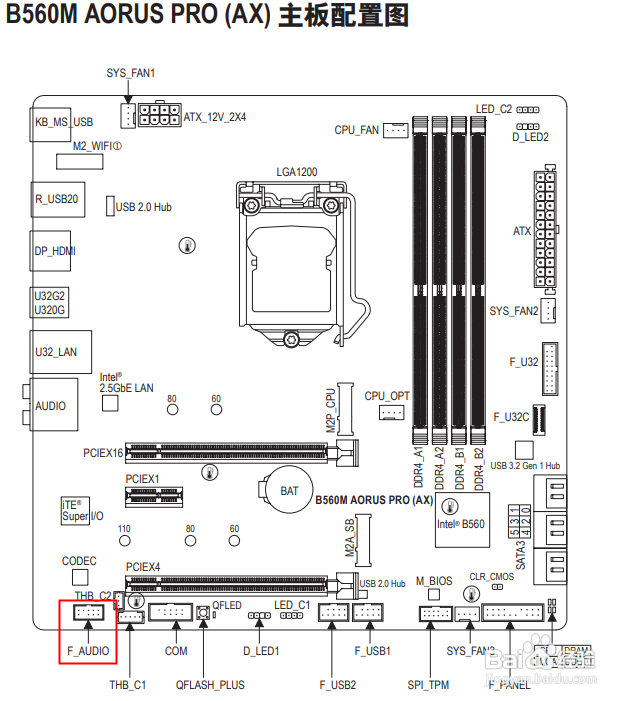

B560M AORUS PRO AX为例图片红框标就是插前置音频接口插头的。
[图]

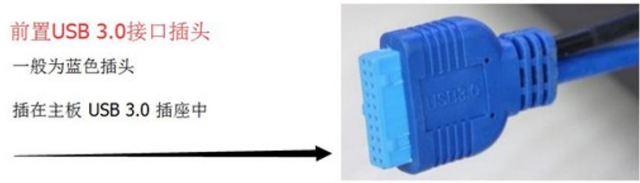

[图]4/9前置USB3.0接口插头一半是蓝色的插头，一般是插在主板的USB3.0插座上的，如果主板没有USB3.0接口，USB3.2接口也是兼容3.0的呢。

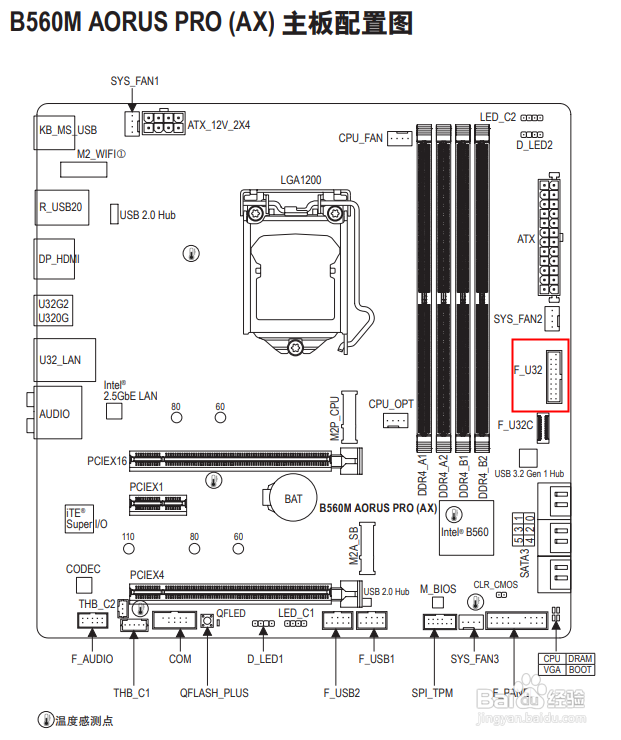

B560M AORUS PRO AX为例图片红框标是前置USB3.2接口，支持USB3.0。
[图]

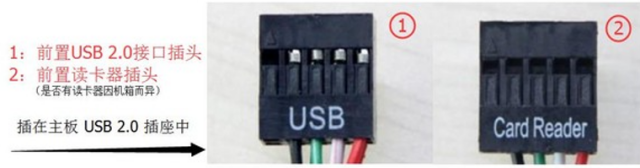

[图]5/9①前置USB2.0接头一般电源标着USB字样，是接在USB2.0插座中。
②前置读卡器插头是标着Card Reader字样，也是接在USB2.0插座中。（机箱 一般是没有这类接口）

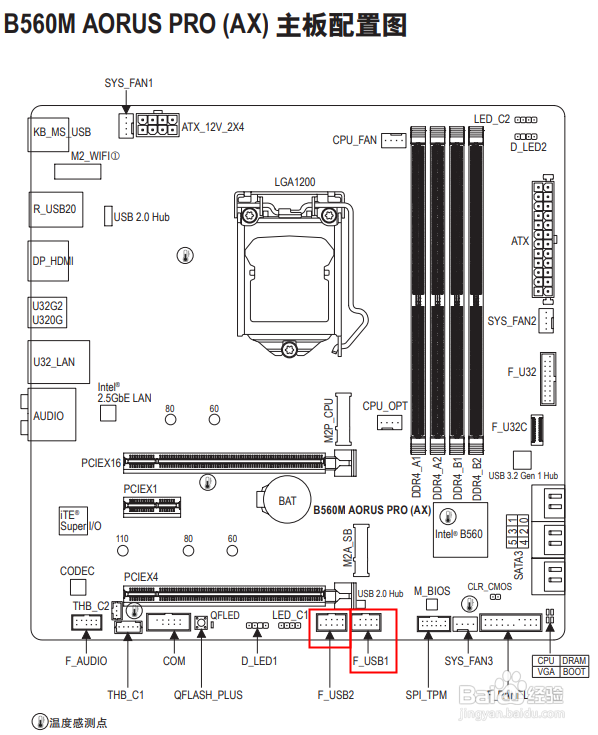

B560M AORUS PRO AX为例图片红框标是前置USB2.0接口，是接在F-USB1或F-USB2插座
[图]

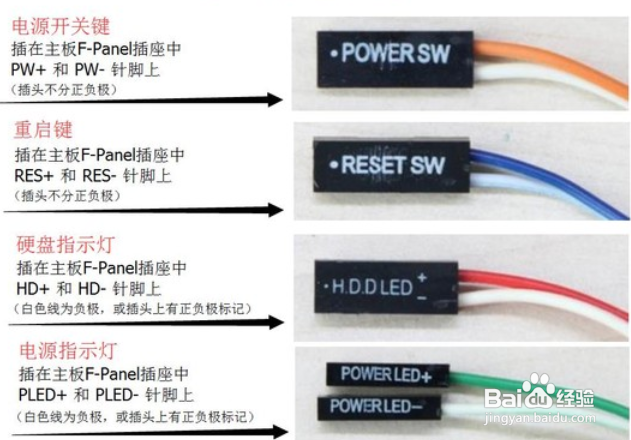

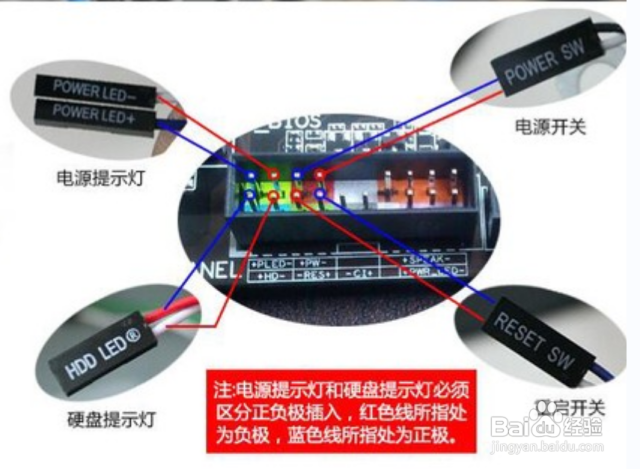

[图]6/9机箱跳线是接在主板的F-PANEL插座上的，在连接前要知道每一根线是干什么的，有什么作用，插在对应的接口叫啥名字，正负极区分。
①POWER SW：是控制电源开关机键的，插在主板的F-PANEL插座中的PW+和PW-针脚上，插头是不分正负极的。
②RESET SW：是控制重启键的，插在主板的F-PANEL插座中的RES+和RES-针脚上，插头是不分正负极的。
③H.D.D LED:是控制硬盘指示灯的，插在主板的F-PANEL插座中的PLED+和PLED-针脚上，白色线是负极，红色线是正极，插头上也是有正负极标记，要对应正负极来插。
④POWER LED+和POWER LED-：是控制电源指示灯的，插在主板的F-PANEL插座中的PLED+和PLED-针脚上，白色线是负极，绿色线是正极，插头上也是有正负极标记，要对应正负极来插。
⑤SPEAK+和SPEAK-：是给主板自检报警喇叭，，插在主板的F-PANEL插座中的SPEAK+和SPEAK-，黑色线是负极，红色线是正极，插头上也是有正负极标记，要对应正负极来插。（注意：这个线一般电源是没有的，如果没有就不需要接）
注：机箱跳线接这些就可以了，PWR-LED或者CL等线是不需要插的，空着就行。

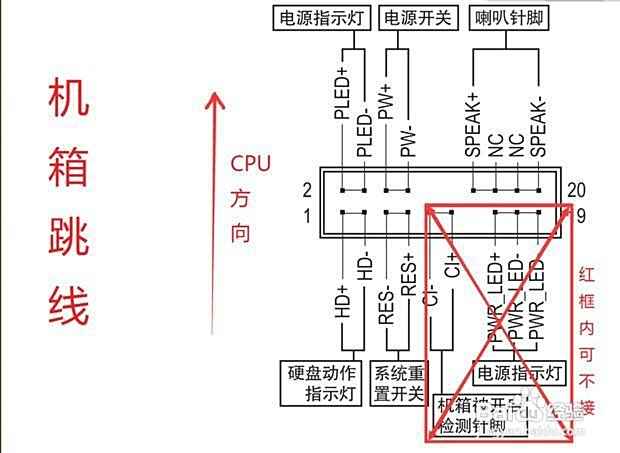

B560M AORUS PRO AX为例图片红框标是F-PANEL插座，接机箱跳线的。
[图]
[图]
[图]

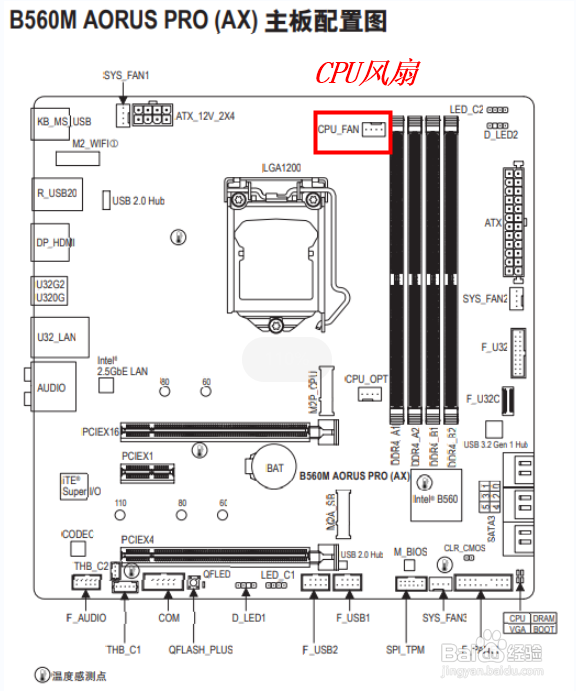

[图]7/9接CPU的散热风扇是接在CPU_fan 接口，一般主板是4针接口，如果你风扇是3针的也是可以插得，不过三针风扇只有测速功能，少了四针的调速功能。
机箱风扇分两种：
①不带灯风扇：是接在SYS_FAN接口，一般主板是4针接口，如果你风扇是3针的也是可以插得，不过三针风扇只有测速功能，少了四针的调速功能。

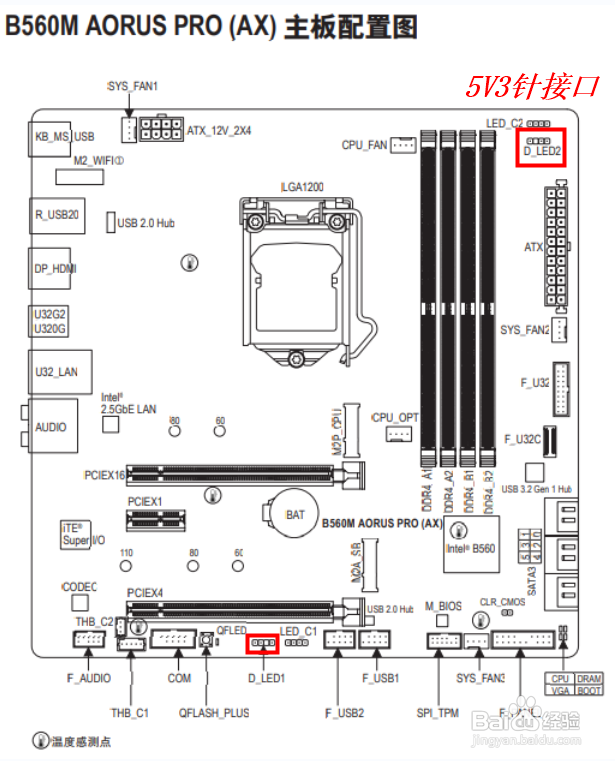

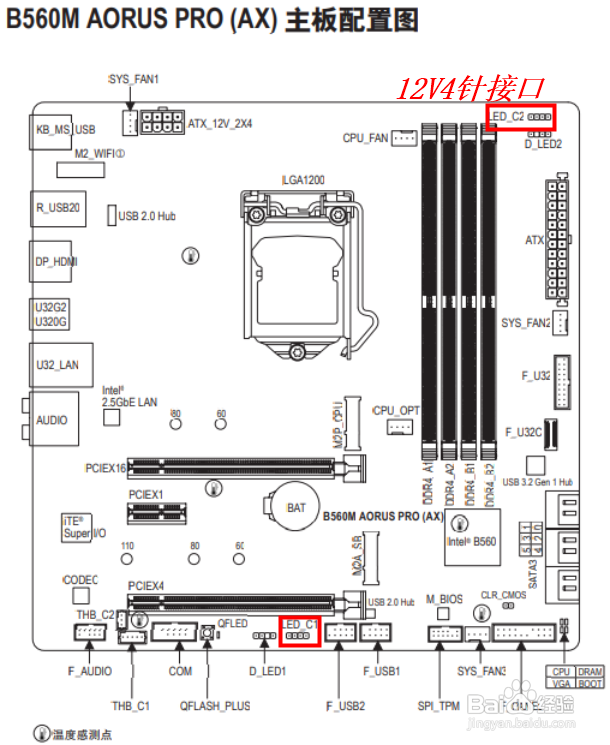

②带灯风扇：一般是有两种，一种是5V3针接口和12V4针接口，5V3针接口的LED是支持ARGB灯光（支持炫彩灯设置）的，12V4针接口的LED是支持RGB灯光（支持单色灯设置）的，是接在主板的D_LED的不同接口的（注意，如果接口不够了话可以买个集线器来插多个风扇）。

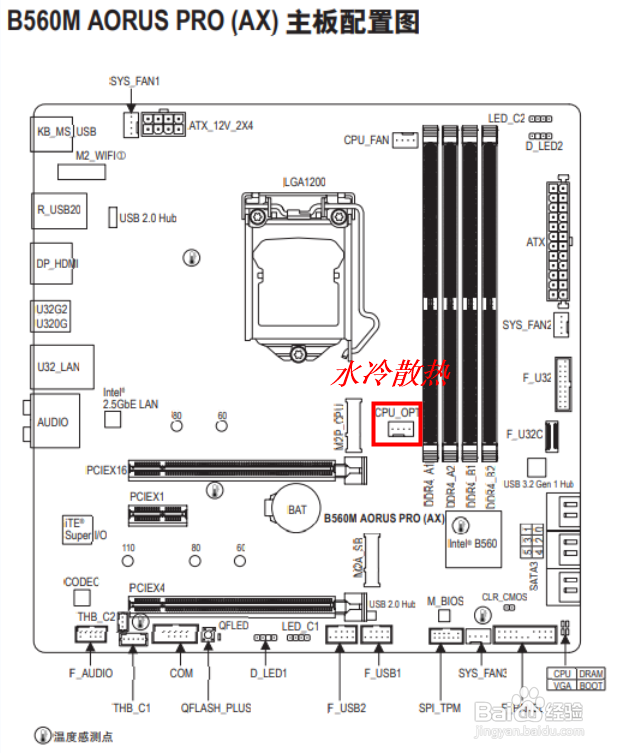

如果是水冷一般是接在CPU_OPT接口，如果没有这个接口，接在cpu fan或者sys fan一般也是可以的。

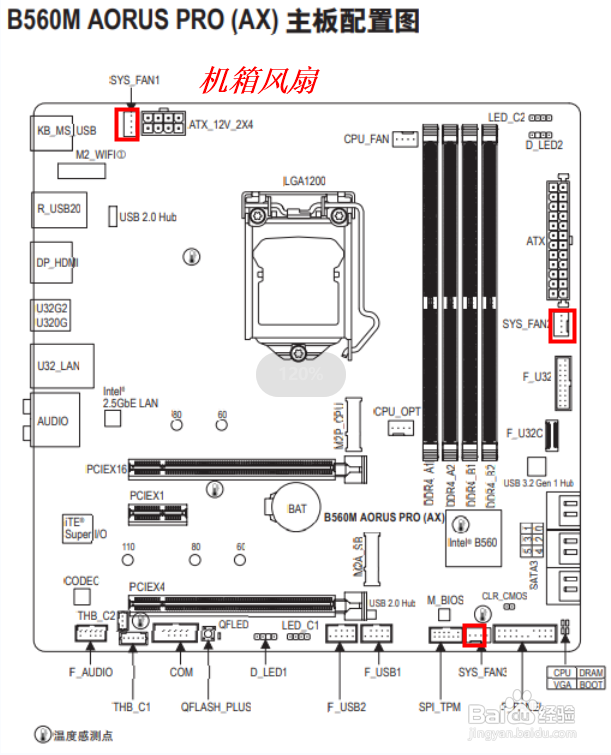

560M AORUS PRO AX为例图片红框标是接风扇接口的插座。
[图]
[图]
[图]
[图]
[图]

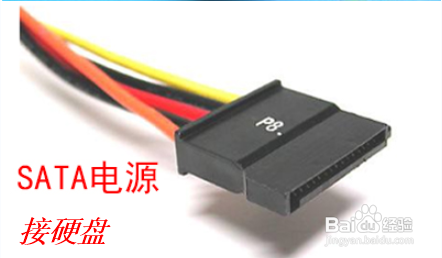

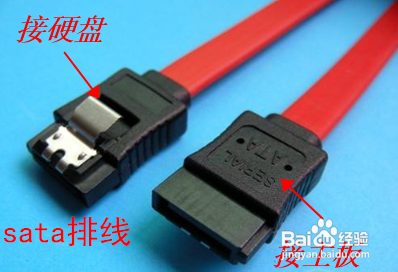

[图]8/9接机械/固态sata接口一般是接在主板的SATA接口。

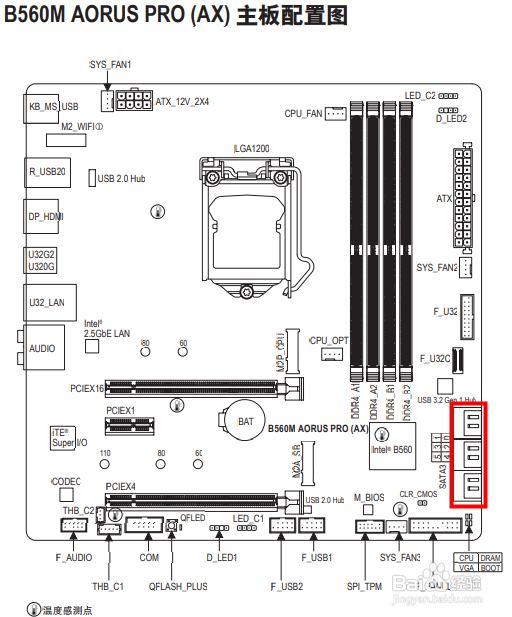

560M AORUS PRO AX为例图片红框标是接SATA硬盘接口的插座。
[图]
[图]
[图]
[图]9/9显卡供电是接在显卡上的，主板一般是没有着接口的。
