SAW声表面无源无线测温系统在低压进线柜安装

本文主要介绍SAW声表面波无源无线测温系统在低压进线柜上的安装应用经验，低压进线柜负荷电流较大，是需要重点进行温度监测的设备。SAW声表面波技术具有无源、无线、免维护的优势，比较适合该类设备的安装应用

品牌型号：声立传感WTS-SG-1

系统版本：1.001

软件版本：2.3102

1/4分步阅读

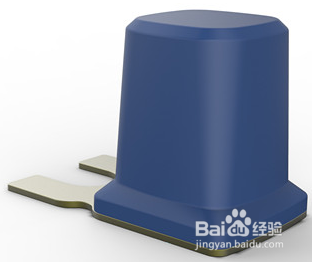

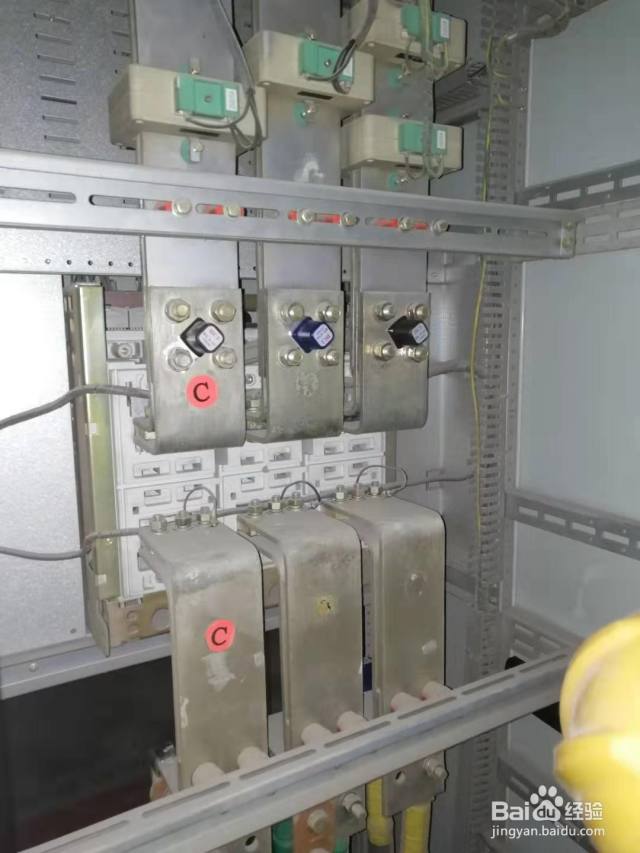

安装声表面波温度传感器，传感器采用音叉式传感器结构，安装在低压进线柜的进线、出线、电缆接头母排位置，共计9个测温点

[图]

[图]2/4

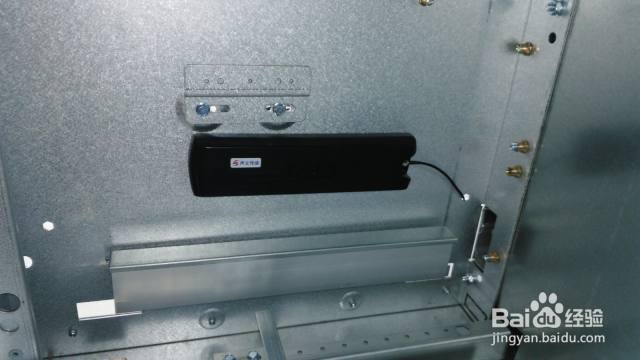

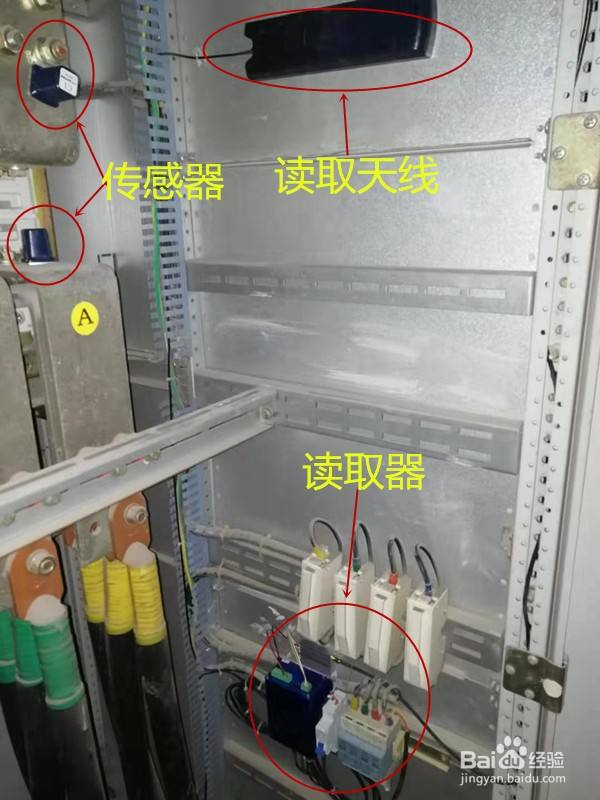

安装读取天线，为了保证信号的良好覆盖，在柜内壁左、右侧各安装一台读取天线，天线背面带有强磁吸盘，直接吸附在柜体上固定，无需打孔；

[图]3/4

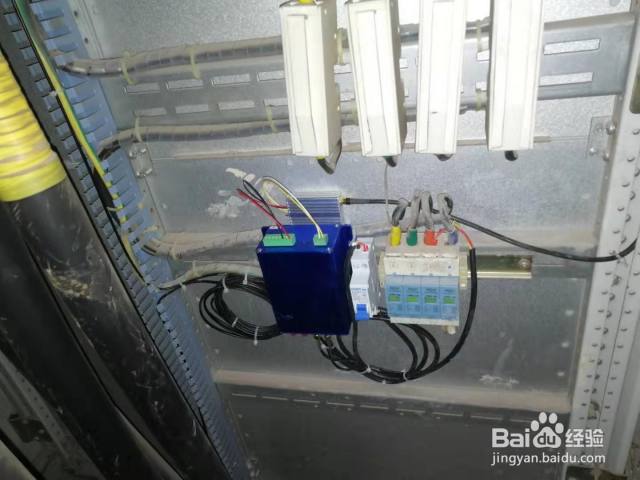

安装温度读取器及配线，低压柜内侧壁上有AC220V取电点和导轨，将读取器加装固定卡扣后安装在导轨上，通过空气开关从取电点取电，布RS485线缆或者加装无线通信装置（LORA或4G DTU）将数据实现远程无线发布。

[图]4/4

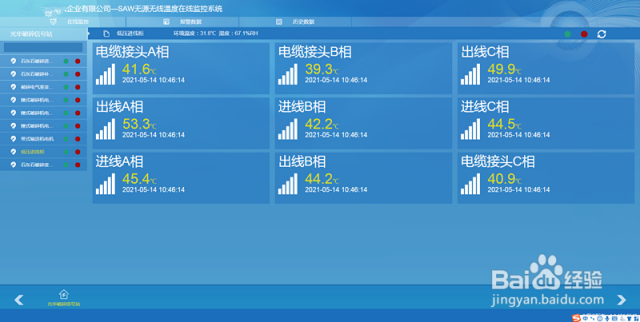

系统调试，通过上位机调试软件平台对系统信号、温度进行调试，调试完成后启动通信装置即可。

[图]

低压柜安装时母排螺栓一定要复位，并按照规定施加扭力

传感器信号需要满足要求，功率值在0~30DB之间。

产品安装前已经要将低压柜各相接地，避免有触电风险
