环网柜无源无线测温堵头/内置式测温堵头安装

本教程主要介绍环网柜内置式测温堵头的安装以及整套监测系统的安装及调试。本教程中的环网柜堵头内置有SAW声表面波测温传感器，该传感器浇筑在堵头内部，安装后紧贴发热点、免维护，可以和环网柜同寿命运行。解决了现有环网柜外置式测温技术手段测温不准确或者寿命短的缺陷。是以后环网柜测温的应用方向。

品牌型号：声立传感WTS-SG-1

系统版本：windows 7及以上0.0.1

1/5分步阅读

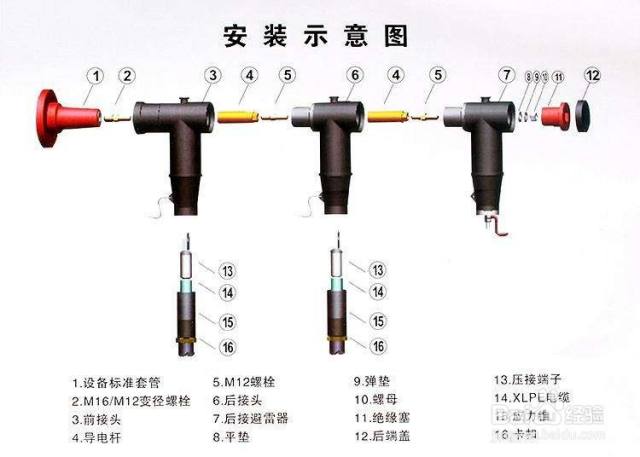

按照环网柜欧式插拔头的步骤一步步制作电缆及安装欧式插拔头；

[图]2/5

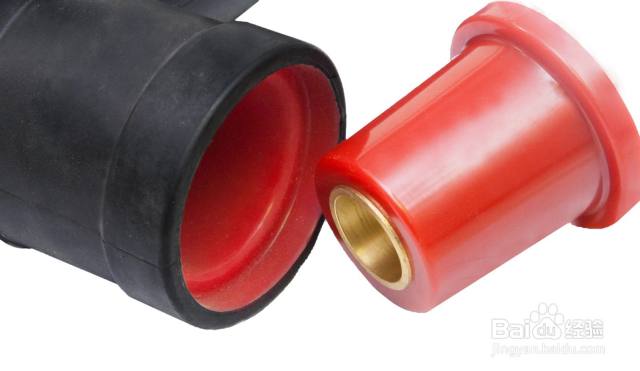

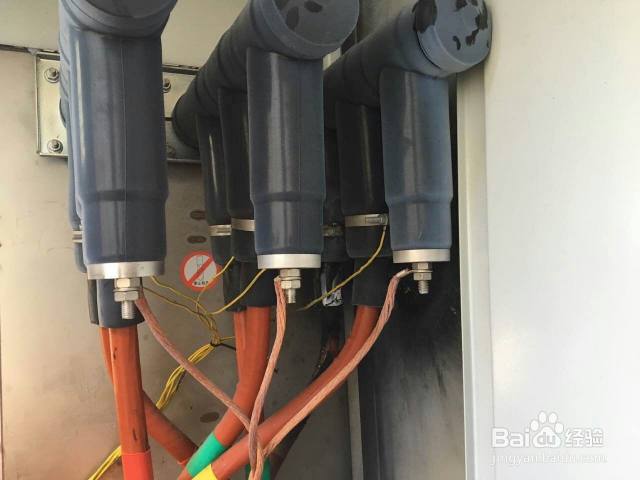

欧式插拔头安装固定后，将内置式测温堵头插入欧式插拔头内部，并用扳手紧固；

[图]

[图]3/5

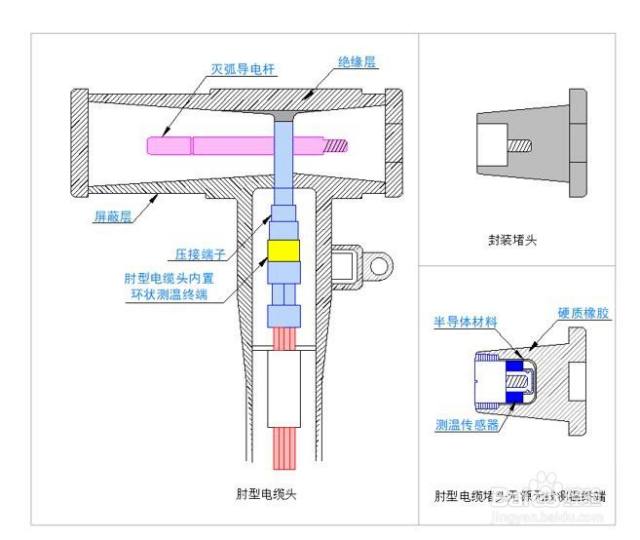

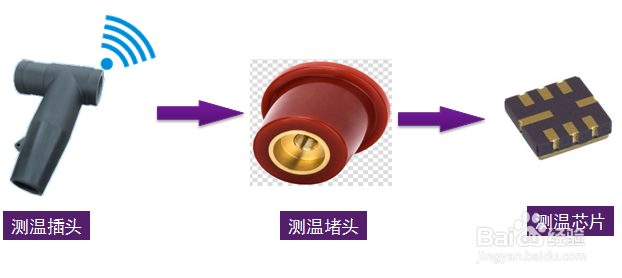

内置式测温堵头内有SAW声表面波温度传感器，堵头的结构组成如下图所示：

[图]

[图]4/5

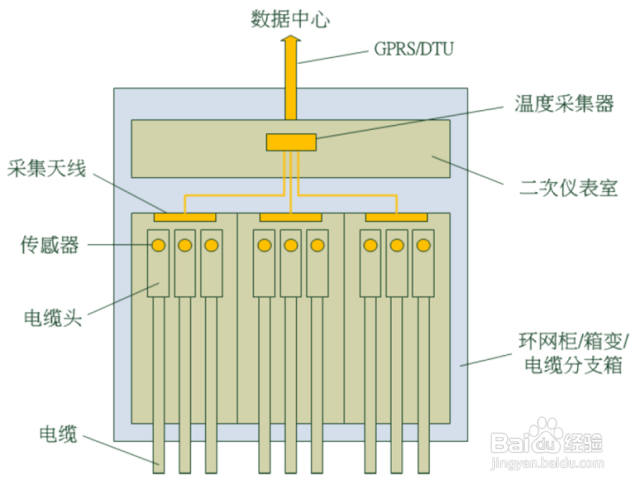

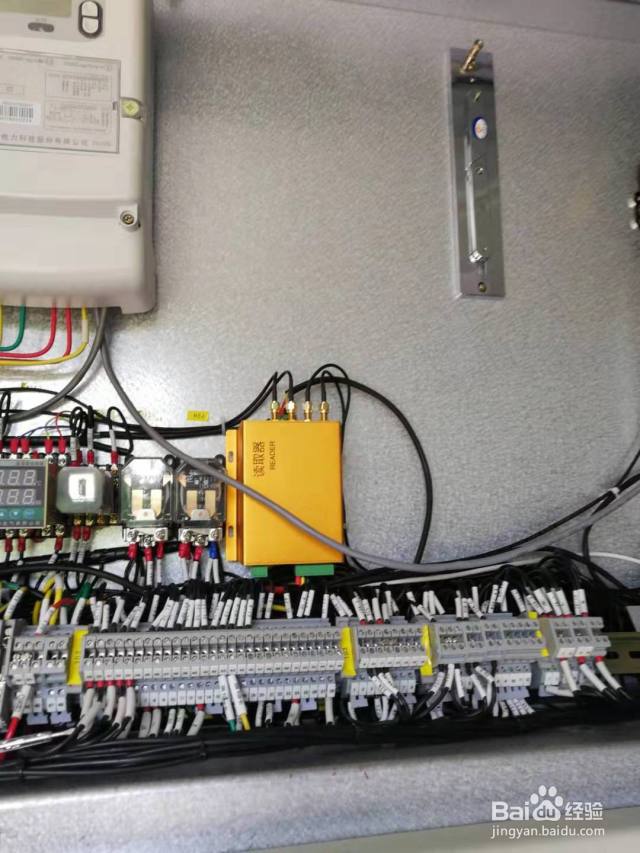

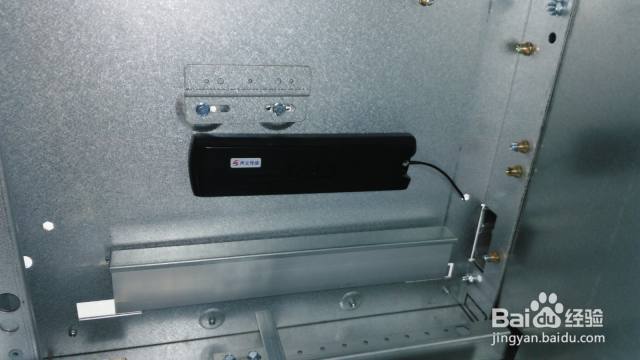

按照声表波测温系统在开关柜上的安装方案，分别安装读取天线和温度读取器

[图]

[图]5/5

系统连接后，用调试笔记本进行系统调试。调试内容是传感器信号强度及温度标定，调试完成后接入后台系统运行。

[图]

传感器编号地址要和电缆相序一致；

调试后传感器的信号在0~30dbm之间，太大或太小都会影响测温准确性。

产品安装前要确认环网柜设备各相接地，避免有触电风险。
